اجزای تشکیل دهنده انواع دیگ بخار
آشنایی با اجزای تشکیل دهنده انواع دیگ بخار به ما کمک میکند در نحوه ی استفاده و نگهداری و تعمیرات این دستگاه هوشمندانه تر عمل کنیم.
دیگ بخار یا بویلر چیست؟
دیگ بخار مجموعه ای از لوله هاست که برای انتقال گرمای حاصل از احتراق به آب (سیال) استفاده میشود.نتیجه این انتقال حرارت باعث تولید آب داغ یا بخار آب است.این بخار در مرحله بعد فشرده شده و برای کاربردهایی مانند گرمایش استفاده میشود.انجام این فرایند نیاز به انرژی دارد که از احتراق بدست می آید.
دیگ بخار به طور کلی ۳ بخش کلی دارد
۱-سیستم تغذیه (آب)
۲-سیستم بخار
۳-سیستم سوخت
برای اطلاع از قیمت و خرید دیگ بخار روی لینک کلیک کنید.

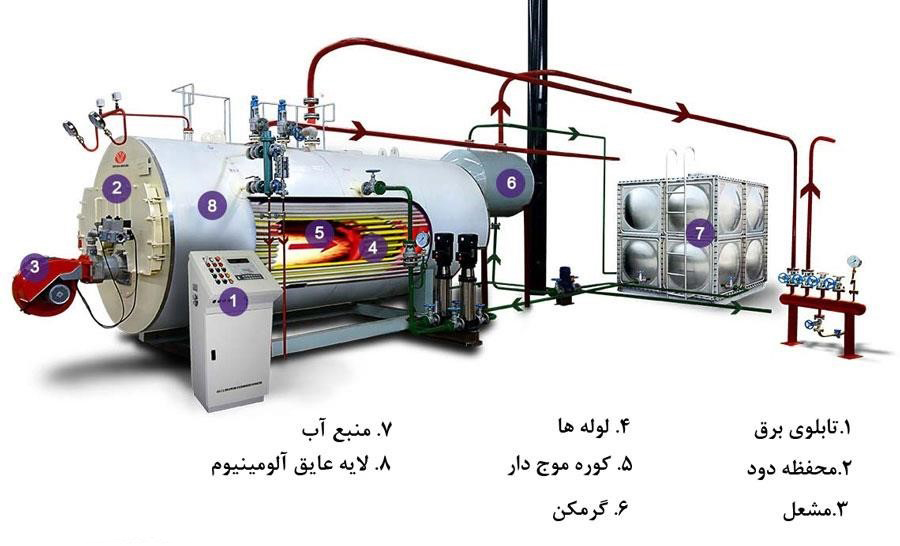

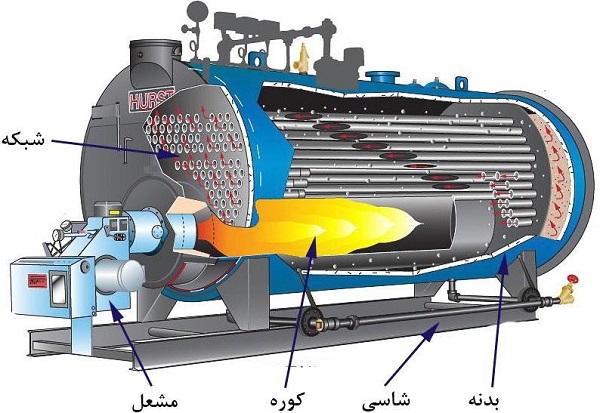

آشنایی با اجزای تشکیل دهنده انواع دیگ بخار
-
دستگاه گرم کننده سیستم تغذیه یا Feedwater Heater :
این قسمت قبل از وارد شدن گرمایش دیگ بخار به آب وارد عمل میشود . و با پیش گرم کردن آب برگشت پذیری بخار را کاهش میدهد.
سپس به کارایی ترمودینامیکی سیستم کمک خواهد کرد. این فرایند باعث کاهش هزینه عملیات ، افزایش سرعت عملیات میشود. این. قطعا در طول فرایند از ورود شوک حرارتی به فلز دیگ بخار جلوگیری میکند
اکسیژن حل شده در آب باعث خسارت های شدید مثل خوردگی دیگ بخار ، لوله ها و تمام قسمت های فلزی سیستم میشود.
دی اریتور با حذف کردن اکسیژن به میزان 7ppb در واحد جرم و حذف کلی کربن دی اکسید از اکسید شدن و خوردگی قسمت های فلزی دستگاه جلوگیری میکند.
-
پمپ تغذیه آب یا feedwater pump
این پمپ برای پمپاژ آب به دیگ بخار مورد استفاده قرار میگیرد
این پمپ ها انواع مختلقی دارد اما معمولا از دستگاه های فشار بالا هستند
-
اکونومایزر economizer
این دستگاه مبدل حرارتی برای گرم کردن آب هستند.
حداکثر گرما این دستگاه کمتر از نقطه جوش آب است.
این دستگاه با استفاده از گرمای گازهای خروجی باعث پیش گرم شدن آب سرد داخل منبع تغذیه استفاده میشود و تاثیر بالایی در صرفه جویی انرژی و افزایش بازدهی دستگاه دارند.
این دستگاه بخار اشباع را تا بالاتر از. دمای اشباع حرارت میدهد.
-
کندانسور یا چگالنده condenser
این دستگاه باعث خنک کردن آب و بخار خارج شده از دستگاه را برعهده دارد.
برای اطلاع از بهترین دیگ آب گرم روی لینک کلیک کنید.
الزامات یک دیگ بخار عالی
- استفاده از بهترین مواد اولیه برای ساخت دیگ که نتیجه آن عدم نیاز به تعمیرات زود هنگام است.
- دارا بودن مخزن رسوب گیر برای جداسازی نا خالصی ها از آب
- ظرفیت کافی برای جلوگیری از نوسان در فشار و سطح آب در دیگ
- دارا بودن فضای کافی برای سطح آب ( در جهت جدا شدن بخار از آب و جلوگیری از ایجاد کف)
- ثبات دمای آب در تمام دیگ بخار
- تقسیم شدن هر بخش به گونه ای که در صورت از کار افتادن هر بخش انفجاری رخ ندهد.
- دیگ بخار طوری ساخته شده باشد که پس از انبساط دچار تغییر شکل نشود.
- مفاصل دیگ در معرض آتش نباشند.
- محفظه احتراق از لحظه احتراق تا دودکش از انرژی حاصله استفاده کند.
- زاویه بندی درست جریان دیگ گازهای دیگ بخار.
- در دسترس بودن تمام قطعات دیگ برای تمیز گردن و تعمیرات.
- استفاده از کل ظرفیت دیگ بخار (بیشترین بهره وری ).
- دارا بودن ابزاری های سنجش ایمنی.
- دارا بودن دریچه های ایمنی.
و تعاریف دیگر از دیگ بخار
a) میزان ph. : علامتی رسمی برای نمایش درجه اسید یا. باز بودن آب
b) مشعل پودر کننده سوخت : مشعلی در دیگ بخار برای انجام عملیات احتراق در آن
c) دیوار های خنگ شونده توسط هوا : دیوار های نسوز دیگ که منافذی برای جریان هوا در آن وجود دارد
d)کمبود هوا: عدم وجود اکسیژن کافی برای اتراق کامل
e)هوا زدا :قطعه ای در بالاترین نقطه سامانه بویلر برای تخلیه مردن هوا
f)شیر هوا گیر خودکار :قطعه ای حساس به حرارت در بالاترین نقطه مسیر بخار برای تخلیه کردن کردن هوا
g)شیر هوا گیری :مجرایی مجهز به شیر در بالاترین نقطه دیگ برای تخلیه هوا
h)بار مبنا :این اصطلاح برای بیان توانی از دیگ است که در طولانی مدت ثابت است
i)لوله ته گرد :لوله فلزی که بعد از حفره ای در ورثه فلزی گرد قرار دارد
j)تخلیه :قسمتی از دیگ برای خارج کردن لجن
k)کانال رابط : کانالی است برای انتقال نتیجه احتراق به قسمت واحد بخار و دودکش
l)محفظه هوای مشعل : قسمتی است در اطراف مشعل که با بالا بردن فشار هوا به بالاتر از جو از خروج هوای ثانویه اطمینان حاصل میکند
m)هوا زدایی : فرآیندی برای خروج هوای موجود در محلول
n)مسیر :مسیری سر بسته که سیال درون آن در جریان است
o)نقطه ریزش : پایین ترین دمایی که میتواند دستگاه کار کنید
p)مشعل چرخشی : مشعلی که مواد نفتی درون خود را به صورت ذرات ریز در میاورد
q)دودکش :یک مجرای عمودی برای جریان از مبدا به سمت خروج.
r)مشعل پودر کننده سوخت: مشعلی که برای احتراق بهتر سوخت را تبدیل به ذرات ریز میکند
s)سطح آب :ارتفاع سطح آب در دیگ بخار را سطح آب میگویند.
