سیستم حرارت مرکزی آبگرم

سیستم حرارت مرکزی آبگرم  ( Centeral heating system) گرمای کلی فضای داخلی یک ساختمان یا قسمتی از آن  را از یک نقطه به چندین اتاق، فراهم می‌کند. زمانیکه این سیستم با دیگر سیستم‌ها به منظور کنترل وضعیت آب و هوای ساختمان ترکیب می‌شود، یک سیستم کلی HVAC (گرمایش، تهویه و تهویه مطبوع) را بوجود می‌آورد.

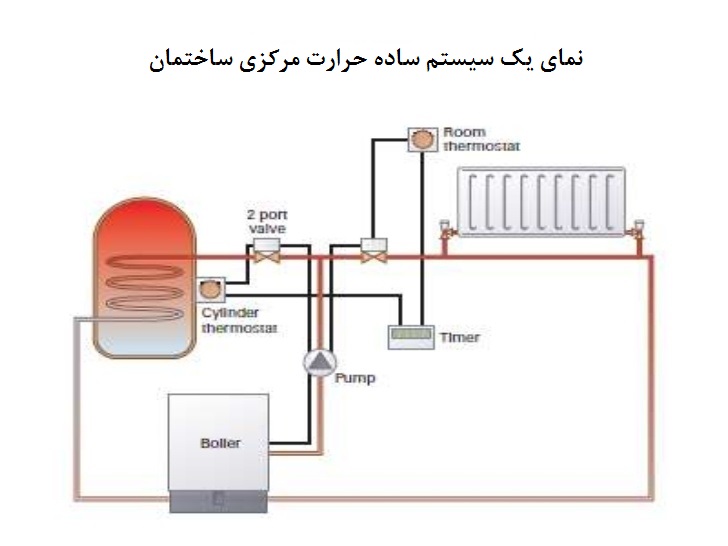

در سیستم حرارت مرکزی آبگرم ، موتورخانه به‌عنوان قلب تولیدکنندهٔ حرارت شناخته می‌شود. دیگ بخار، مشعل، پمپ و منبع انبساط اجزای اصلی سیستم گرمایش مرکزی هستند که با اتصال به سیستم شوفاژ یا فن‌کویل قادر به گرم کردن محل موردنظر می‌باشند. چنانچه سیستم گرمایش مرکزی جهت تأمین آب گرم مصرفی نیز در نظر گرفته شده باشد.، مخزن کویلیِ آب گرم نیز به این سیستم اضافه می‌شود.

سیستم گرمایش با دیگ آب گرم فولادی بیشترین کاربرد را در تاسیسات گرمایشی ساختمان ها دارد. این سیستم برای اینکه عمل انتقال حرارت از موتورخانه و سوخت احتراقی به محیط مورد نظر را انجام دهد نیازمند نصب تجهیزات و تاسیسات مخصوص است که در ذیل بطور خلاصه تشریح می گردند.

برای خرید دیگ بخار روی لینک کلیک کنید.

اجزاء سیستم حرارت مرکزی آبگرم

• دیگ آب گرم
• تابلو فرمان بویلر
• منبع انبساط بویلر
• پمپ سیرکوله آبگرم
• تجهیزات کنترلی بویلر
• رادیاتور و یا یونیت فن کوئل
• سختی گیر (در برخی موارد)
• منبع دوجداره یا منبع کوئل دار
• کلکتور و شیرآلات تاسیسات موتورخانه
• تاسیسات لوله کشی رفت و برگشت آبگرمدیگ حرارت مرکزی آبگرم

این دیگ ها عمدتا شامل پره هایی هستند. که آب درون آنها جریان دارد و توسط مشعل ها به آب، گرما داده می شود، مشعل ها معمولاً با سوخت های مایع کار می کنند.در مناطقی که دسترسی به گاز آسان باشد از مشعل های گازی استفاده می شود. عمده ترین سوخت مایع، گازوئیل می باشد و نفت سیاه (مازوت) نیز گاهی استفاده می شود.

در مشعل های مازوت سوز به علت غلظت زیاد مازوت عمل احتراق به خوبی انجام نمی پذیرد و به همین دلیل از پیش گرم کن برای غلظت و گرم کردن سوخت استفاده می شود. اساساً گازوئیل باید قبل از ورود به مشعل به دمای ۱۲-۱۰ درجه سانتی گراد برسد. سوخت مازوت باید تا دمای ۹۰-۸۰ درجه سانتی گراد گرم شود لذا نیاز به پیش گرم کن دارد.

برای اطلاع از لیست قیمت خرید دیگ زغال سنگ سوز روی لینک کلیک کنید.

مشعل های سوخت مایع

کار با سوخت مایع به این صورت است که ابتدا سوخت از منبع به مشعل هدایت شده.، سرعت و فشار آن زیاد می گردد. این سوخت تحت فشار از نازل که در جلوی مشعل واقع شده. به صورت پودر خارج می شود. در اثر اختلاط این سوخت با هوایی که توسط تهویه (وانتیلاتور) مشعل به قسمت جلوی آن رانده شده عمل احتراق صورت می گیرد. و توسط شعله پخش کن با جهت و حرکت مناسب، داخل دیگ را گرم می کند.

جرقه اولیه توسط دو الکترود که جلوی نازل نصب شده اند تولید می گردد. فاصله بین دو میله جرقه زن در حدود ۵ میلیمتر می باشد. مشعل ها عموماً دارای یک دستگاه کنترل اتوماتیک (رله) می باشند که زمان جرقه و جریان سوخت و کلاً سیکل کار مشعل را تنظیم می کند.

در انتهای مشعل پره هایی وجود دارند. که هوا و سوخت را دوران داده و به صورت مخروط در می آورند. در صورت استفاده از سوخت گازوئیل شعله ای خوب است که انتهای آن زرد رنگ بوده و در انتها به صورت مخروط باشد. ولی در صورتی که از گاز استفاده شود شعله باید آبی رنگ باشد.

در مشعل های گازی عمل احتراق به وسیله گاز صورت می گیرد، به علت خطرات بیشتری که گاز نسبت به گازوئیل دارد کنترل آن از حساسیت زیادی برخوردار است. معمولاً دارای یک ترموکوپل برای کنترل شعله می باشد و در صورتی که شعله از میان برود فرمان قطع جریان گاز را می دهد.

مخازن نگهداری آب گرم

معمولاً  سیستم حرارت مرکزی آبگرم آب علاوه برای گرم کننده آب شامل یک مخزن ذخیره می باشد. وجود مخازن ذخیره آب گرم برای کاهش اندازه سیستم های گرم کننده که برای تولید طولانی مدت به کار می روند بسیار مفید است. در کارگاه های کوچکتر از مخازن ذخیره ۴۰۰۰ تا ۶۰۰۰ لیتری استفاده می کنند. و در کارگاه های بزرگ مخازنی با ظرفیت تا ۱۰۰۰۰۰ لیتر هم به کار رفته است. مخزن و لوله ها باید عایق بندی شوند.

مخازن بزرگ گاه تا یک متر زیر زمین دفن می شوند که این کار عایق بندی خوبی ایجاد می کند. در مخازن کوچک دمای آب اختلاط توسط ترموستات دستگاه تنظیم می شود. دمای آب در تانک های بزرگ را می توان نزدیک به دمای ماکزیمم و حداکثر استفاده نگه داشت. و دمای آب اختلاط با یک شیر مخلوط مجهز به ترموستات که آب گرم و سرد را برای رسیدن. به دمای لازم مخلوط می کند کنترل کرد.

حرارت دادن آب مخزن با چرخش آب از میان گرم کننده ها و یا توسط بخار انجام می شود. مخازن ذخیره آب گرم می توانند تحت فشار نباشند، این گونه مخازن در بالای پیمانه کن قرار می گیرند و توسط آبگرم کن پر می شوند. اندازه مخزن ذخیره از روی میزان نیاز و ظرفیت گرم کننده تعیین می شود.
